Baubeschreibung

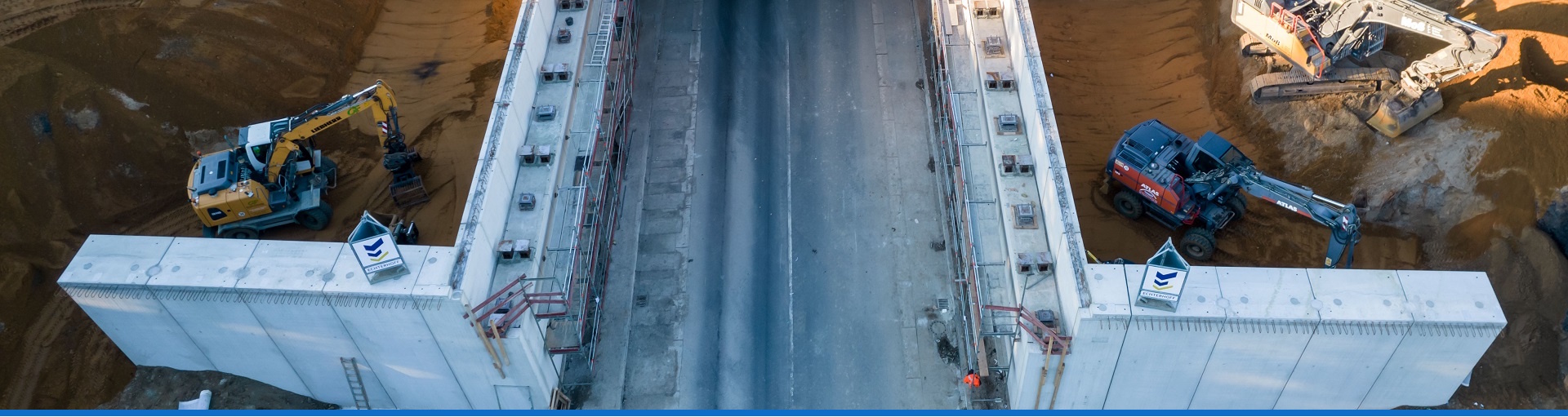

Bei dem vorliegenden Bauwerk handelt es sich um den Ersatzneubau des bestehenden Brückenbauwerks der Münsterstraße A2 als eine einfeldrige Spannbetonbrücke mit einer Stützweite von 16,26 m. Das Bauwerk überführt die A2 über die Bundesstraße B236 bei Kamen. Der Ersatzneubau besteht in jeder Fahrtrichtung aus jeweils einem Teilbauwerk, welche jeweils als 9-stegige Plattenbalken (h = 1,18m) in Halbfertigteilbauweise bestehend aus Spanbetonfertigteilen mit Ortbetonergänzung ausgeführt werden. Die Stege werden mit einer Breite von 40 cm ausgebildet. Die Fahrbahnbreite beträgt 15,25 m zwischen den Schrammborden. Beidseitig werden Hybridkappen der Firma Echterhoff angeordnet.

Der Überbau wird in Längsrichtung vorgespannt. In Querrichtung ist keine Vorspannung vorhanden.

Die Widerlagerwand besteht aus einem 1,47m breiten Ortbetonkern zwischen zwei Fertigteilwandelementen zu je 0,18m. Die Flügelwände werden als Vollfertigteile ausgeführt, die in die Widerlagerwand und in das Ortbetonfundament eingespannt sind. Die Unterbauten sind flachgegründet.

Besonderheiten
Bauzeitenreduzierung durch hohen Vorfertigungsgrad
Hochfester Beton C80/95
Modulare Bauweise der Widerlager
